Le H2 Loop

Un banc d’essai haute pression pour l’étalonnage des compteurs de volume de gaz pour l’hydrogène

Un laboratoire d’essai unique, reconnu par l’État (GBW 12)

conformément à l’article 40, §3.1 de la loi sur la métrologie et l’étalonnage – MessEG

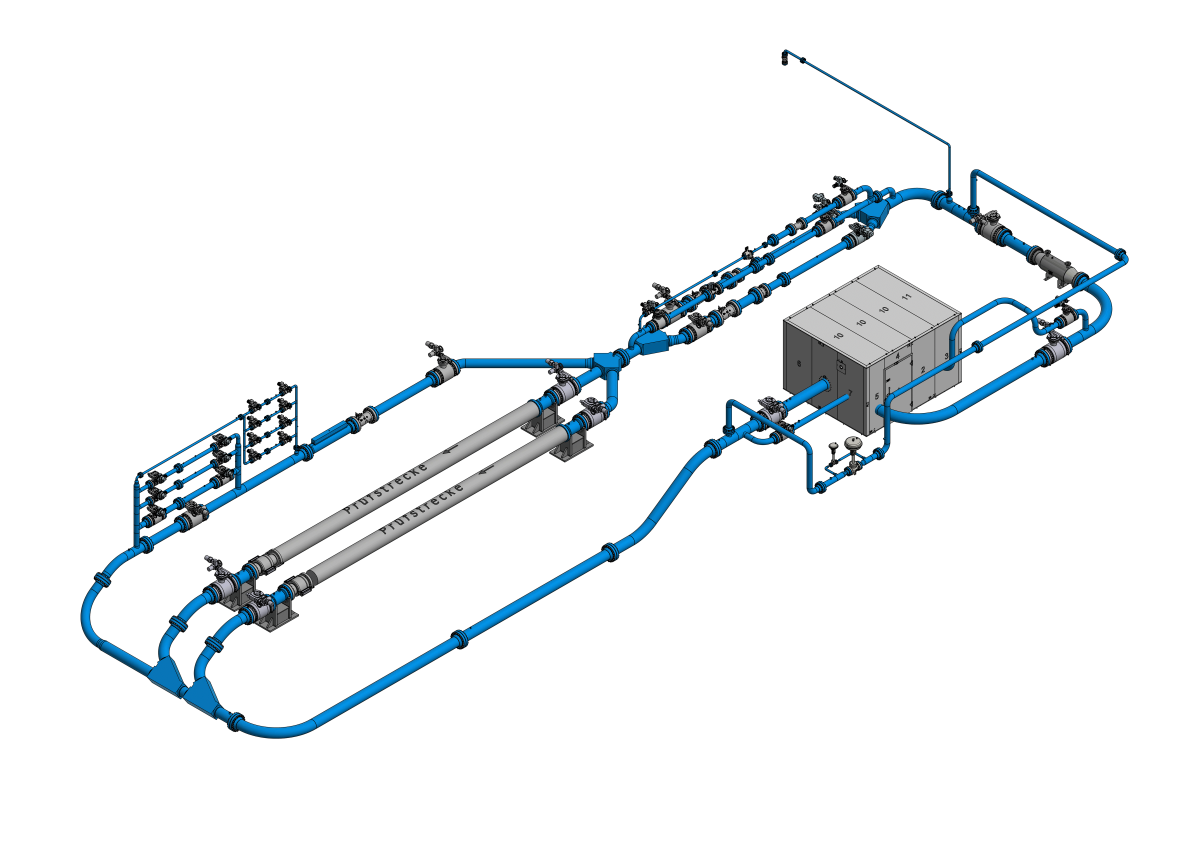

Le système RMA H2-Loop est conçu comme un circuit fermé dans lequel l’hydrogène est transporté de manière contrôlée. Après génération et stabilisation du débit dans le ventilateur haute performance, qui est logé dans une cabine sous pression pour des raisons de sécurité, l’hydrogène est d’abord dirigé à travers les compteurs de référence (avec étalons), puis à travers les appareils de test avant de revenir au ventilateur.

Les caractéristiques techniques du H2-Loop

  • 2 lignes de mesure de 11 m chacune
  • Étalonnage des compteurs de gaz avec des diamètres nominaux allant de DN 50 à DN 300
  • Débits de 5 à 6 500 m³/h*
  • Plage de pression de 8 à 51 bar(a)
  • Incertitude de mesure : 0,2 – 0,3 %
  • Contrôle continu de la pureté de l’hydrogène

*Évaluations de la conformité et les étalonnages peuvent être effectués dans des plages de débit allant de 16 à 6.500 m³/h.

Principe de fonctionnement

Le principe directeur de notre loupe repose sur une comparaison des valeurs mesurées des appareils en test, à différents débits et pressions, avec celles des compteurs de référence, afin de détecter d’éventuelles divergences. Des conditions de processus très stables, ainsi que la correction des facteurs d’influence connus, sont essentielles pour des étalonnages de haute précision.

Les étalons de travail sont répartis sur quatre lignes de mesure parallèles et sont chacun constitués d’une chaîne en série, composée d’un compteur principal mécanique et d’un dispositif de mesure de la pression différentielle en tant qu’appareil de contrôle. Le H²2-Loop est alimenté de manière similaire à notre banc d’essai au gaz naturel (RMA Loop) déjà existant.Il s’agit d’un réservoir de stockage de gaz, composé d’hydrogène sous pression. En cas d’augmentation de la pression ou de remplissage, l’hydrogène est introduit dans le circuit à partir de ce réservoir de stockage. Inversement, lors d’une baisse de pression, l’hydrogène est renvoyé dans les récipients sous pression à l’aide d’un compresseur.

Pendant les mesures, la qualité de l’hydrogène est continuellement contrôlée.
